软件介绍

图纸通是一款基于三维、二维设计资源进行技术沟通和共享的云端看图软件，该软件支持云端看图、分享图纸、图纸批注、图纸管理等多种功能，支持打开30多种3D模型和2D图纸，为用户提供强大的看图交互操作功能，实现一键开图、一键分享、云端协同等多种操作，可以说是一款功能丰富、专业实用的图纸看图软件；图纸通内置有打开图纸、图纸分享、数据网盘、项目协作、消息中心等多种功能操作模板，可让用户进行简单便捷、专业高效的打开各种图纸，对图纸进行上传分享，对图纸进行管理等操作，非常方便实用。

软件功能

便捷查看图纸

支持打开30多种3D模型和2D图纸,提供强大的看图交互操作功能。

键分享图纸

通过微信、QQ、链接、二维码将本地图纸/模型快速分享给他人。

批注和评论图纸

在图纸/模型中进行批注及留言说明,基于图纸进行技术沟通。

项目协同工作

创建项目组,上传和管理图纸和技术文档,与项目组成员协作沟通。

图纸存储管理

将图纸上传到图纸网盘,可进行分类管理、存储、分享。

软件特色

1.视图：进入选择不同的视图显示模式。

边线上色：点击显示模型带边线上色。

上色：点击显示模型不带边线上色。

隐线消除：点击仅显示模型边线。

隐线可见：点击显示模型边线及隐藏线。

2.批注：进入批注工具选择按钮。

文本批注：点击鼠标左键选择批注点后，输入文字进行批注。

图片批注：使用图片，并添加文字进行批注。

绘图批注：使用鼠标绘制图形，并添加文字进行批注。

箭头批注：使用鼠标绘制箭头，并添加文字进行批注。

线段批注：使用鼠标绘制线段，并添加文字进行批注。

圆形批注：使用鼠标绘制圆形，并添加文字进行批注。

方形批注：使用鼠标绘制方形，并添加文字进行批注。

3.测量：进入测量工具选择按钮。

3.1距离：进入距离测量。

点到点：鼠标点击选择点位置，测量两个点之间的距离。

点到线：鼠标点击选择点跟直线，测量点跟直线之间的距离。

点到面：鼠标点击选择点跟平面，测量点跟平面之间的距离。

线到线：鼠标点击选择直线，测量两条直线之间的距离。

线到面：鼠标点击选择直线跟平面，测量直线跟平面之间的距离。

面到面：鼠标点击选择面，测量两个面之间的距离。

圆心距：鼠标点击选择两个圆形、圆弧或圆柱壁面，测量中心轴之间的距离。

孔轴到点：鼠标点击选择点跟圆/圆弧/圆柱壁面，测量点到轴线之间的距离。

孔轴到线：鼠标点击选择直线跟圆/圆弧/圆柱壁面，测量直线到轴线之间的距离。

孔轴到面：鼠标点击选择平面跟圆/圆弧/圆柱壁面，测量平面到轴线之间的距离。

3.2长度：进入长度测量。

线测量：鼠标点击选择线段或曲线测量长度。

周长：测量一个平面或曲面的周长

3.3角度：进入角度测量。

线夹角：鼠标点击选择直线，测量两条直线之间的夹角。

面夹角：鼠标点击选择平面，测量两个平面之间的夹角。

线面夹角：鼠标点击选择直线跟平面，测量直线跟平面之间的夹角。

3.4半径：鼠标点击选择圆形、圆弧或圆柱壁面，测量半径。

3.5面积：进入面积测量。

指定面：鼠标点击选择平面或曲面，测量当前选中面的面积。

指定实体：鼠标点击选择实体，测量当前选中实体的面积。

总面积：测量当前模型的总面积。

3.6体积：进入体积测量。

指定实体：鼠标点击选择实体，测量当前选中实体的体积。

总体积：测量当前模型的总体积。

3.7重量：进入重量测量。

指定实体：鼠标点击选择实体，再选择材料，测量当前选中实体的体积。

总重量：选择材料，测量当前模型的总重量。

3.8包围盒：用体积稍大且特性简单的几何体来近似地代替复杂的几何对象。

4.剖切：进入剖切工具选择按钮。

剖切：拖动剖切面、轴，设置剖切面位置和方向。

切面隐藏：显示/隐藏剖切平面。

反向剖切：180度改变剖切方向。

Box剖切：拖动剖切面、轴，设置Box剖切面位置。

5.爆炸：拖动滚动条设置爆炸零件间爆炸的距离。

6.PMI：显示/隐藏PMI信息，目前暂时只支持SOLIDWORKS零件、CATIA零件、NX零件、STEP、JT格式。

7.结构树：显示/隐藏三维模型的结构树，点击结构树中的显示装配体/零件属性。

8.缩放：选择缩放工具缩放视角。滑动缩放：按下鼠标左键后，拖动进行缩放视角。选框放大：拖动鼠标选择放大区域放大视角。

9.平移：按下鼠标左键后，拖动进行平移。

10.旋转：按下鼠标左键后，拖动进行旋转视角。

11.拖动：选择装配体的某个零部件进行拖动。

12.复位：选择某个被拖动的零部件进行复位。

13.透视：透视/正交视角切换。

14.重置：恢复等轴侧视角。

15.标记：选择可隐藏批注标记。

16.背景色：拖动滚动条设置背景色灰度。

17.全屏：切换全屏/退出全屏。

官方教程

打开图纸

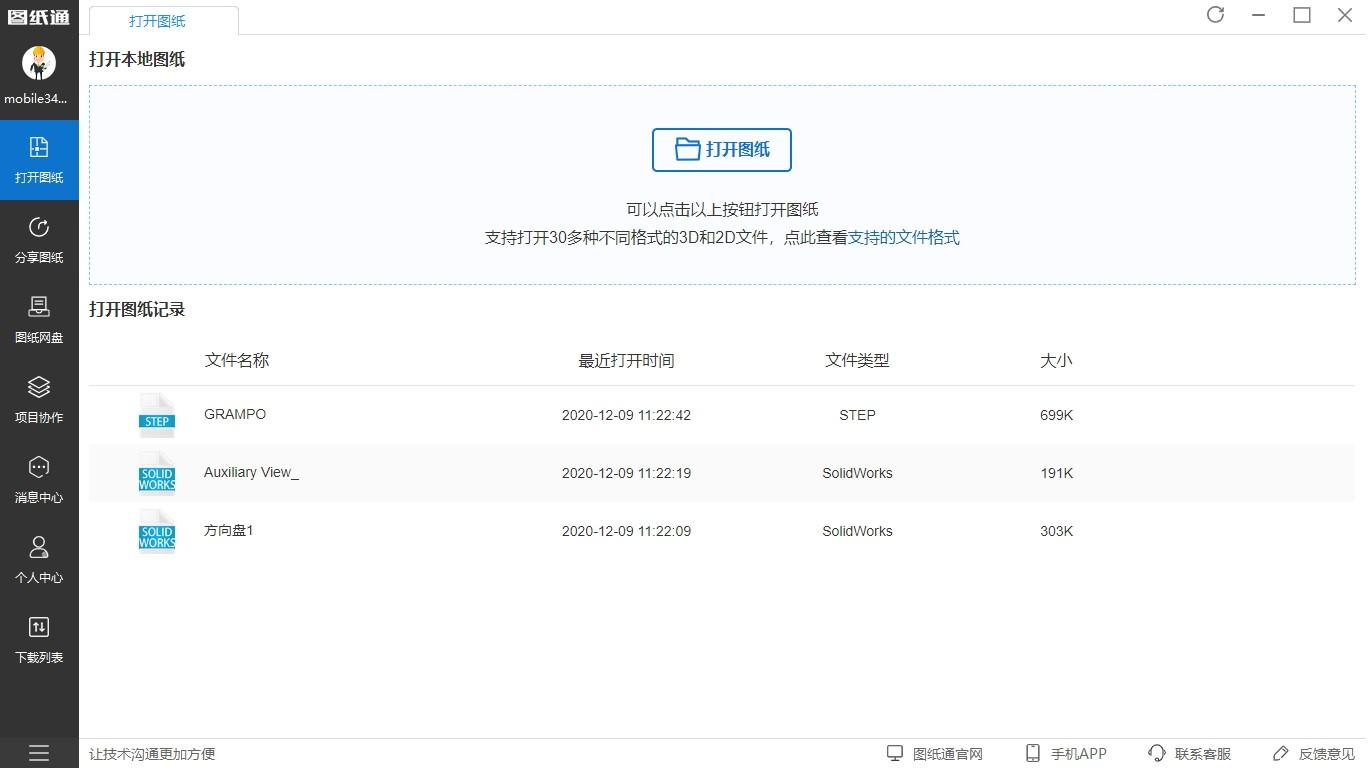

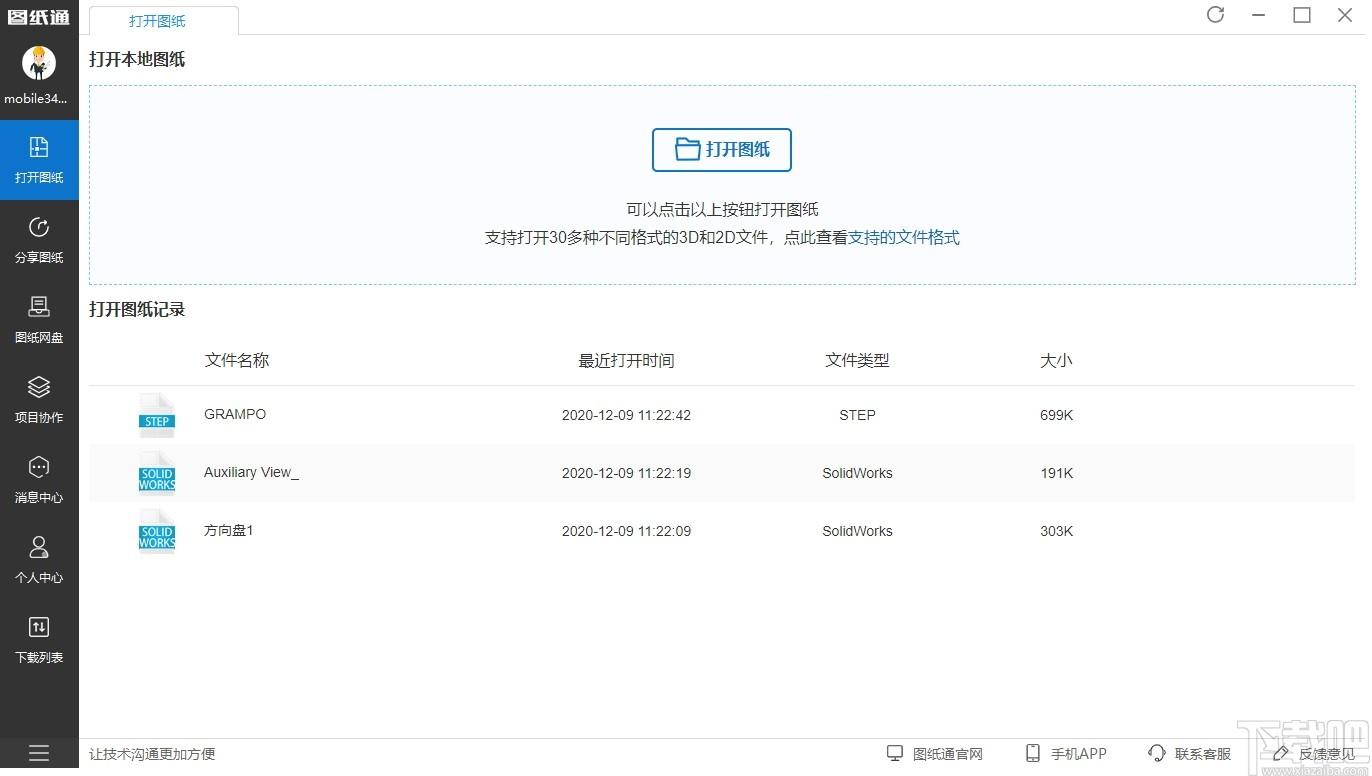

图纸通PC客户端启动后直接在打开图纸界面。

【打开本地文件】

该功能仅VIP用户可以使用。

可通过点击【打开图纸】按钮选择文件，或选择本地文件右键进点击打开方式选择[图纸通]打开。

支持上传文件格式可以点击【支持的文件格式】查看。

仅显示当前设备的打开记录，更换电脑后不会显示上台电脑的打开记录。

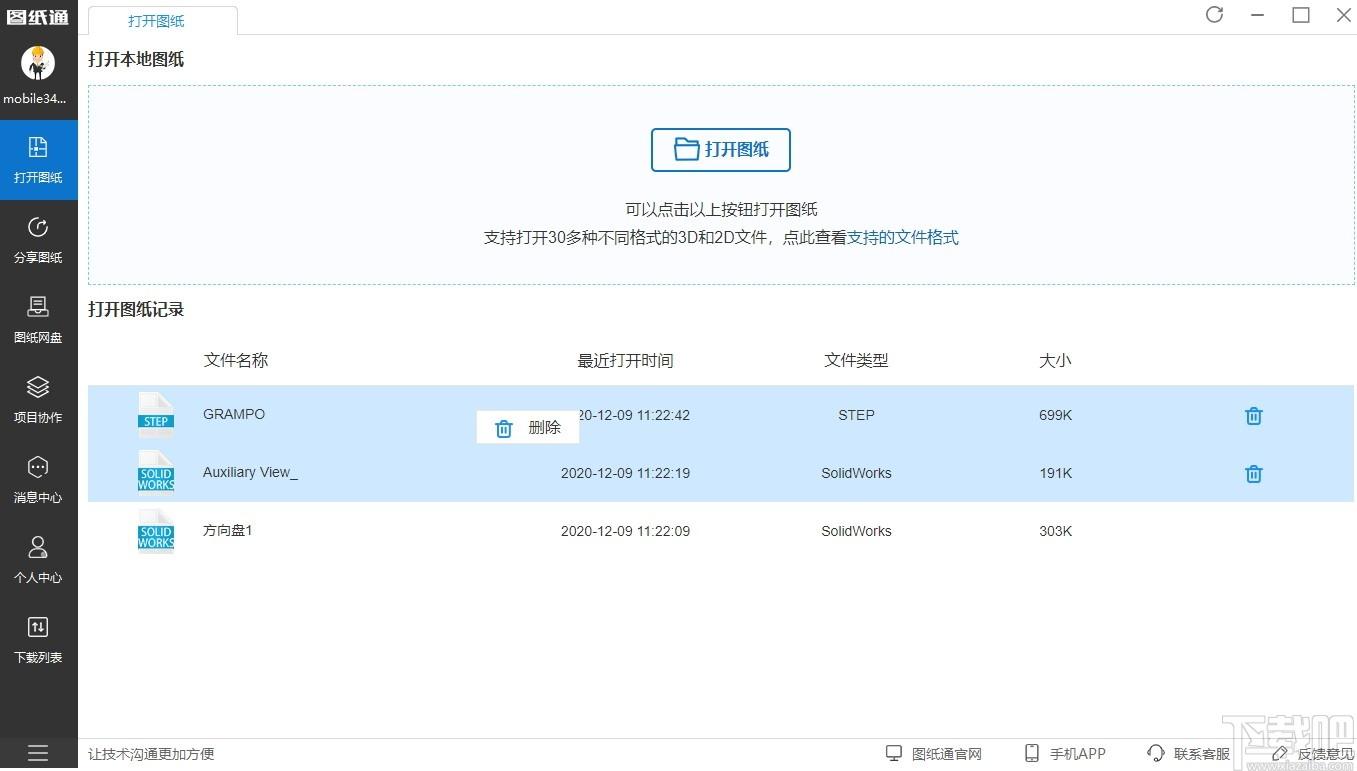

【打开图纸记录】

点击需要查看的文件可以新开页面查看

按住ctrl/shift键可以对记录列表进行多选，右键后有【删除】选项，可以删除打开图纸记录

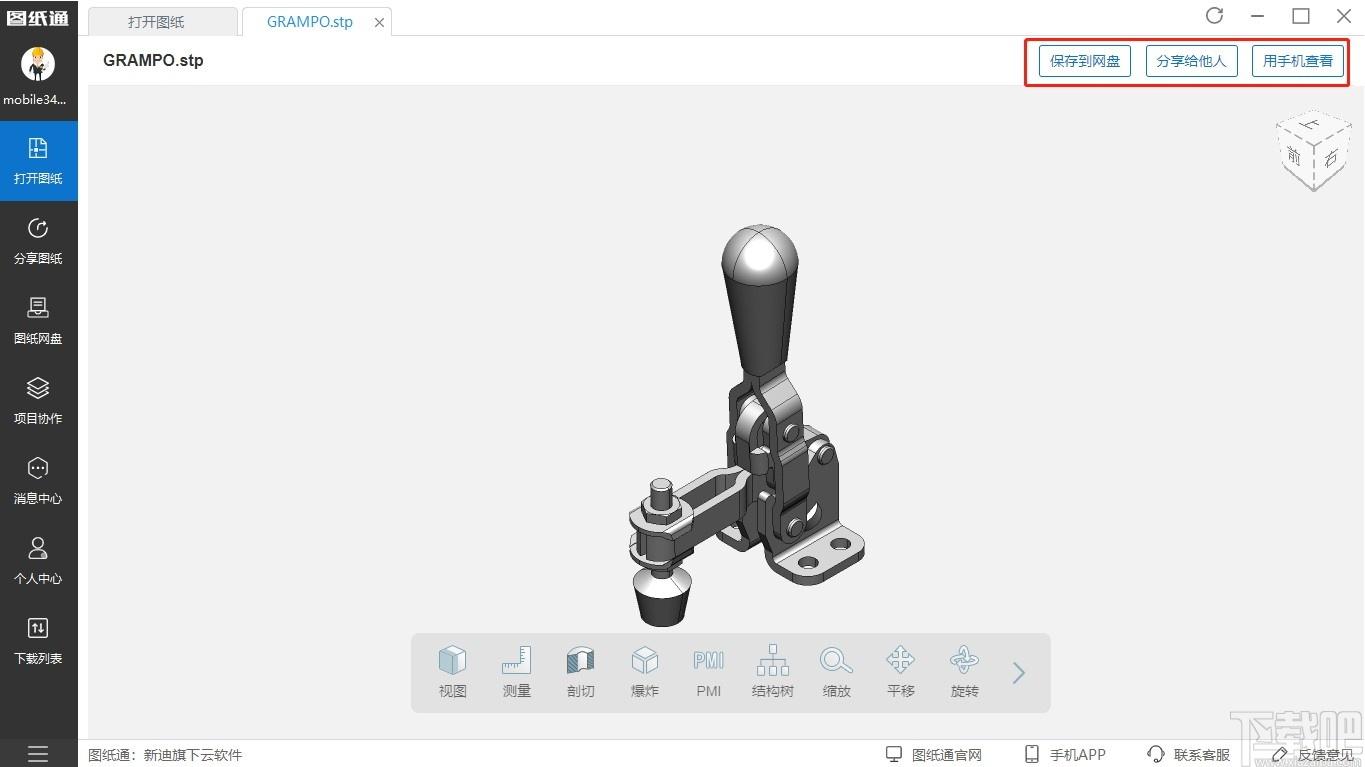

【文件预览界面】

预览文件时，可以使用【保存到网盘】、【分享给他人】、【用手机查看】功能

保存到网盘：将当前文件保存到图纸网盘。

分享给他人：将当前文件通过链接、QQ、微信、二维码等方式分享给他人。

用手机查看：用手机扫一扫功能扫描二维码，可以在手机上查看当前模型。（注：仅供当前账号查看，给他人查看可使用【分享给他人】功能设置）

一键分享

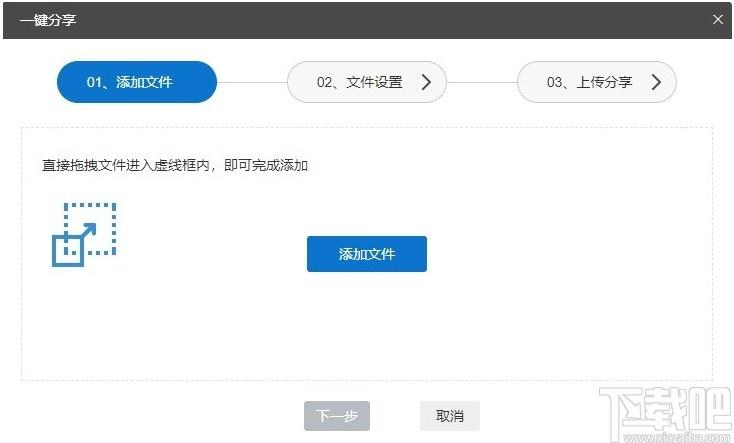

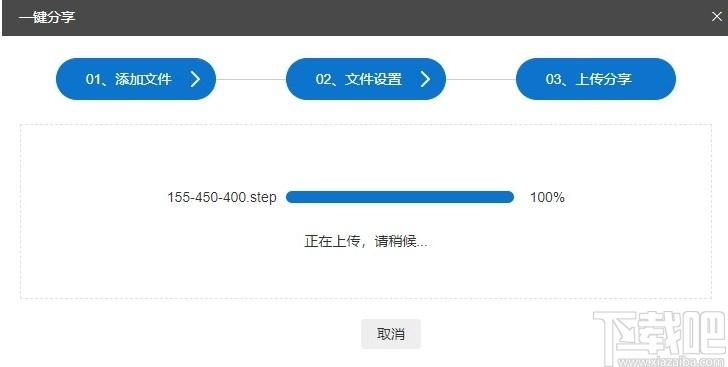

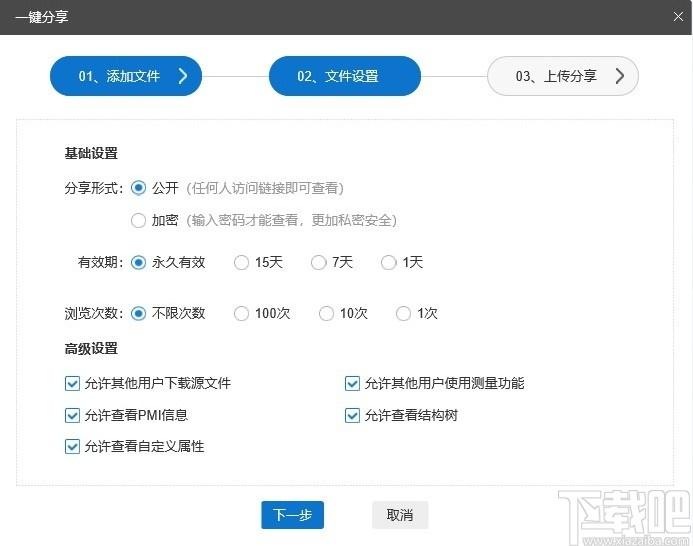

一键分享包含添加文件，文件设置，上传文件，分享文件几部分。通过一键分享功能上传文件，上传后的文件自动保存在“我的文件”列表根目录中。上传完成后快捷分享给他人。

该功能仅VIP用户可以使用。

支持上传文件格式详见附录。

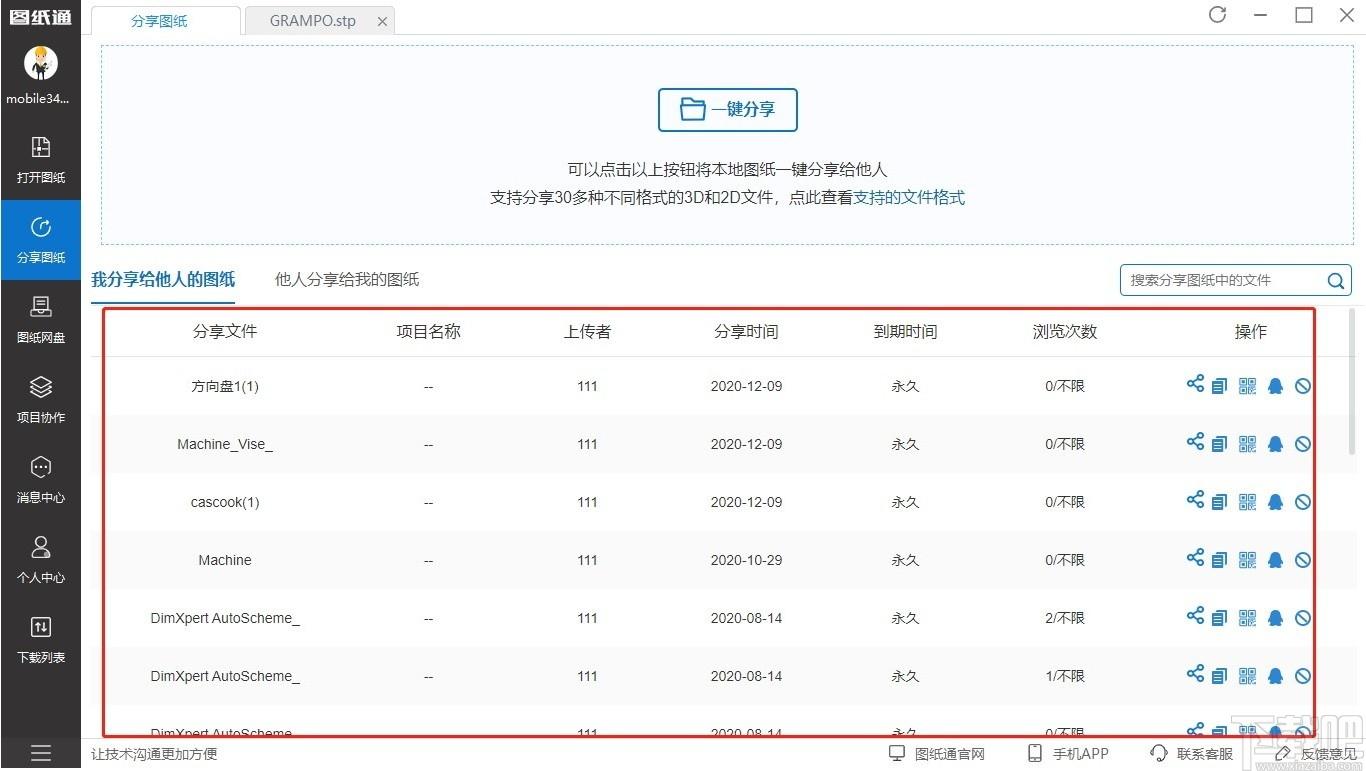

我分享给他人的图纸

记录我分享给他人“图纸网盘”中的和“项目协作”中的文件。

我分享给他人的图纸，点击可进入我的文件查看文件详情。可将该临时文件详情链接再次分享给好友或者取消分享。

已失效的文件该临时文件详情链接失效，不可再次分享给好友，可以取消分享。

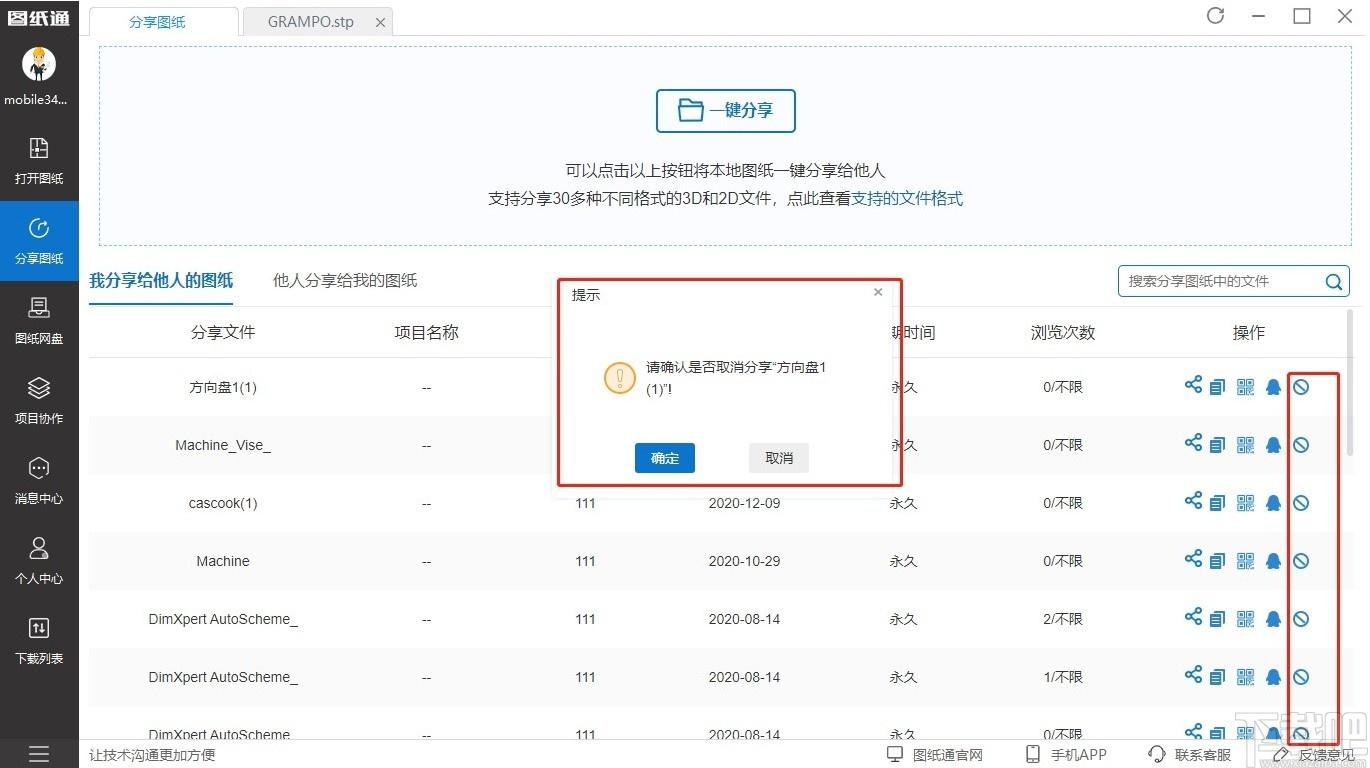

点击【取消分享】，删除该文件临时详情的链接，其他用户再次查看该分享文件时会失效。

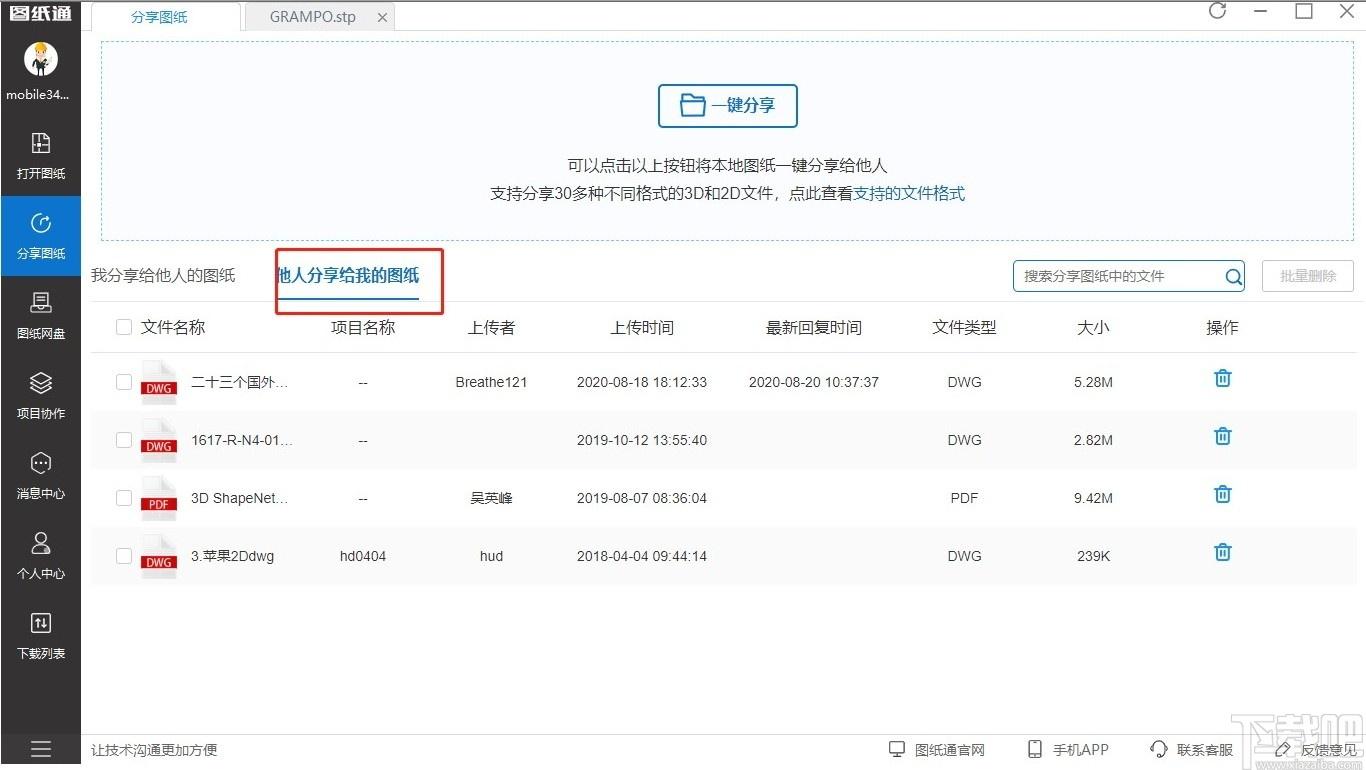

他人分享给我的图纸

显示他人分享给我的文件。

点击【删除】，删除他人分享给我的图纸的保存记录。

用户访问分享的【我的文件】和【项目文件】时且未收藏到我的分享中，区别如下：

功能项目文件我的文件项目/文件

项目成员非项目成员登录用户未登录用户

预览模型√√√√

使用批注功能√×（申请加入项目）√×（登录）

查看批注评论功能/使用评论功能（×）收藏

浏览他人分享给我的图纸，无法查看批注评论，点击【收藏】按钮后存储在【他人分享给我的图纸】列表中。

用户再次访问分享的【我的文件】和【项目文件】时且已收藏到我的分享中，或从他人分享给我的图纸访问文件详情，是项目成员的【项目文件】和【我的文件】可以查看使用批注评论功能。

源文件被删除或分享文件失效无法查看。

上传文件

点击【上传】按钮，上传文件。

上传功能仅VIP用户可以使用。

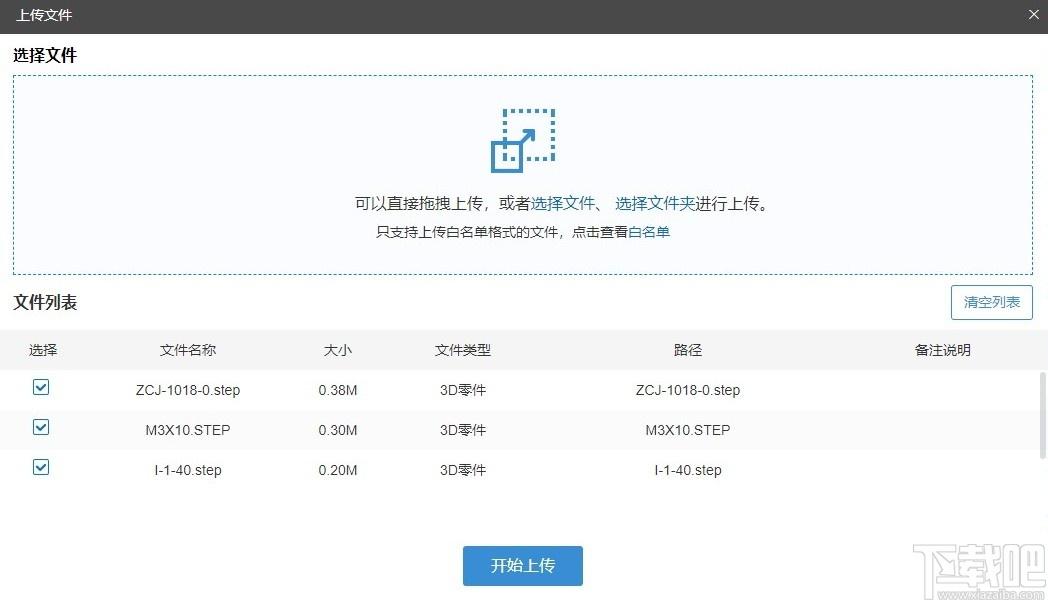

上传文件主要分为选择文件，开始上传两个步骤。

可通过拖拽文件或文件夹进入虚线框，或点击选择文件或选择文件夹进行添加文件。

支持上传文件格式详见附录。

每个文件不能超过500M。

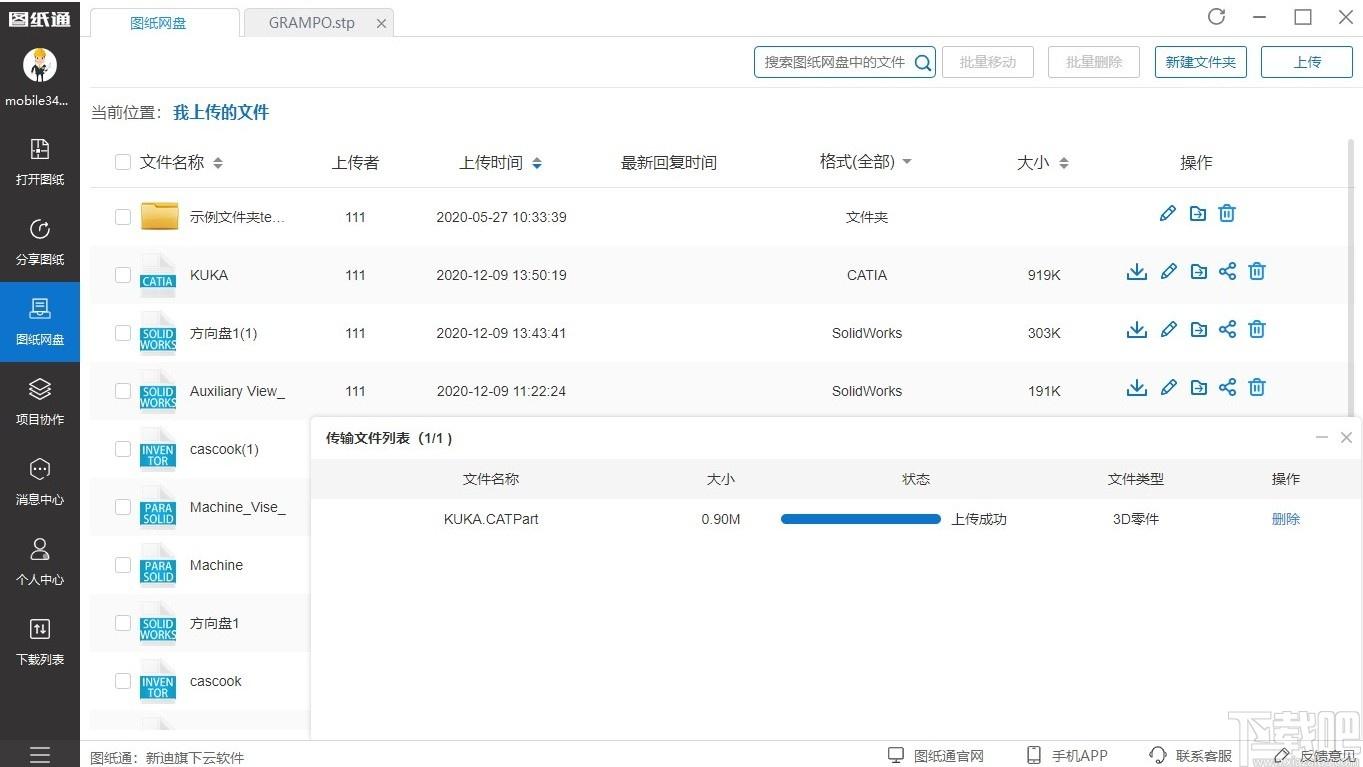

点击“开始上传”，上传文件的传输列表显示在右下角。列表文件全部上传完成，上传列表会自动收起。

我的文件

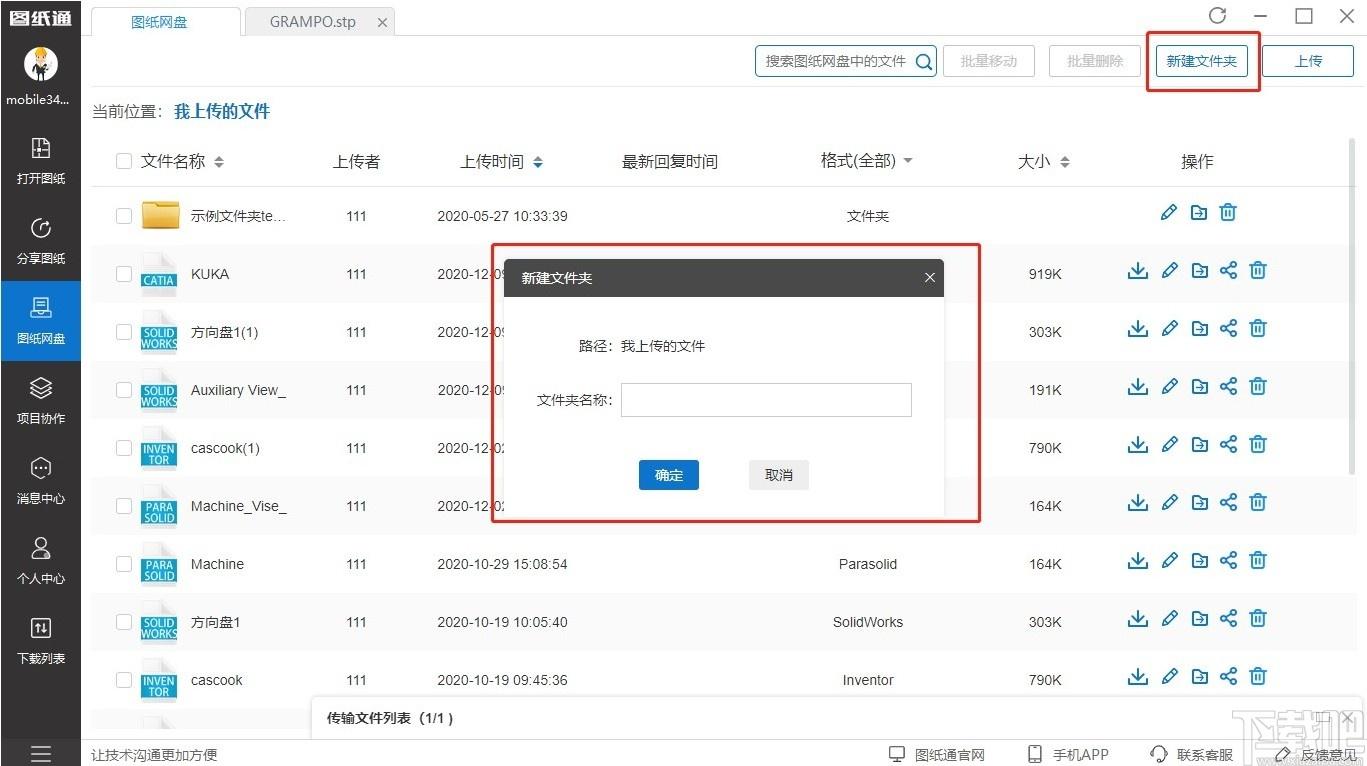

【新建文件夹】

如果需要对文件进行分类管理，可以使用新建文件夹功能。

点击【新建文件夹】按钮，可以在当前路径下新建文件夹，最多能创建3级文件夹（不包含根目录）。

文件夹名称中不能输入字符/\*"<|?+-，最多只能输入128个字符。

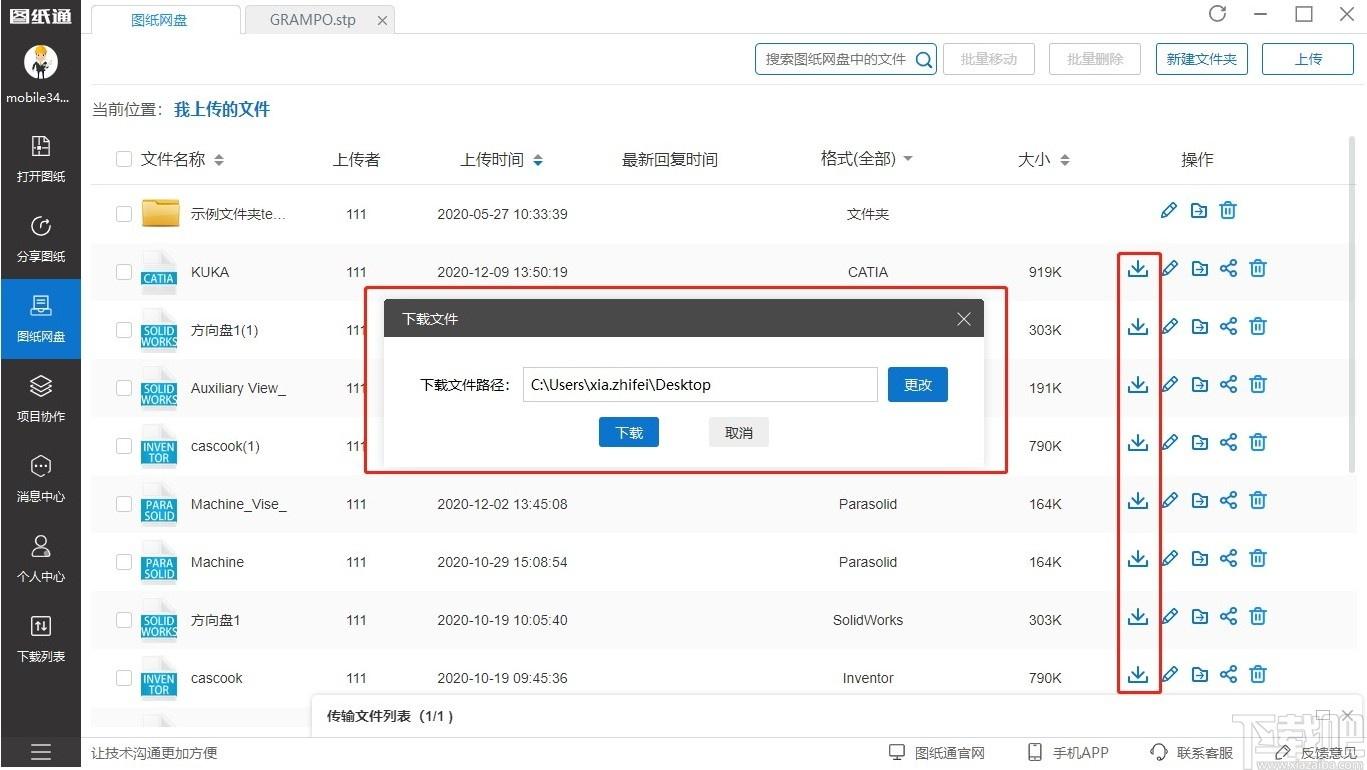

【下载文件】

上传的所有文件，允许下载文件。

点击下载会弹出下载弹框，用户可以点击【更改】更改默认下载路径，无法在输入框内手动输入/删除路径。

点击【确定】开始下载文件，点击【取消】隐藏弹框。

下载的文件以zip包的形式下载，名称与文件名称一致。

【重命名文件】

如果需要重命名文件名，可以使用重命名文件名功能。

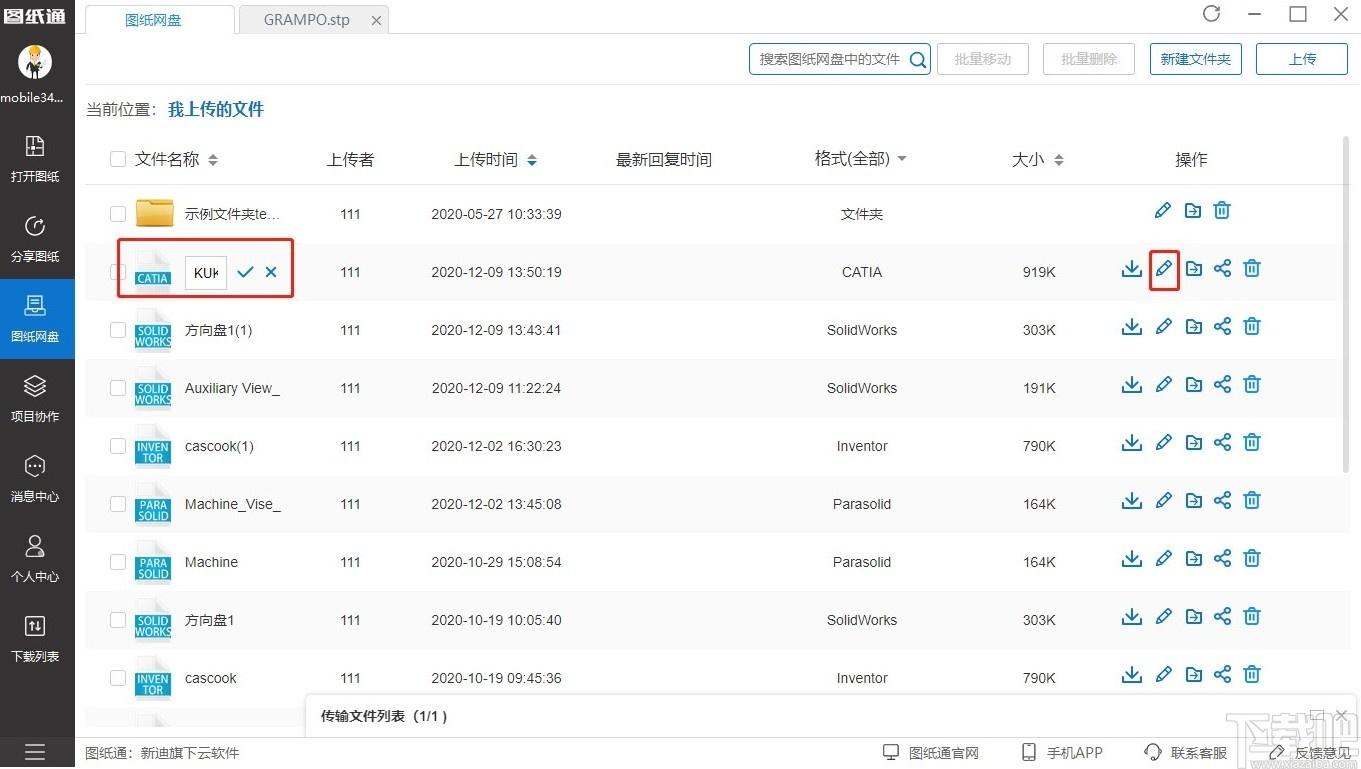

点击列表右侧【重命名】按钮，可以重命名文件名。

在“图纸网盘”中，可以重命名所有文件；

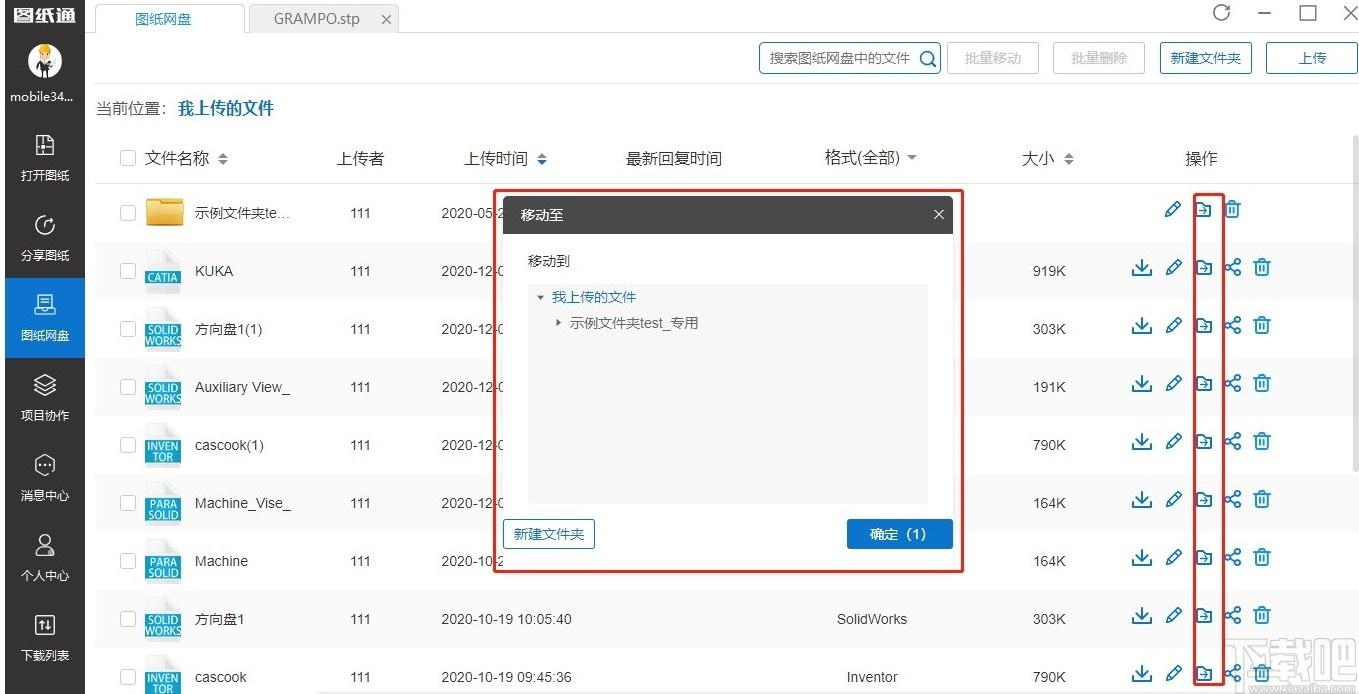

【移动文件】

如果需要移动文件的路径，可以使用移动文件功能。

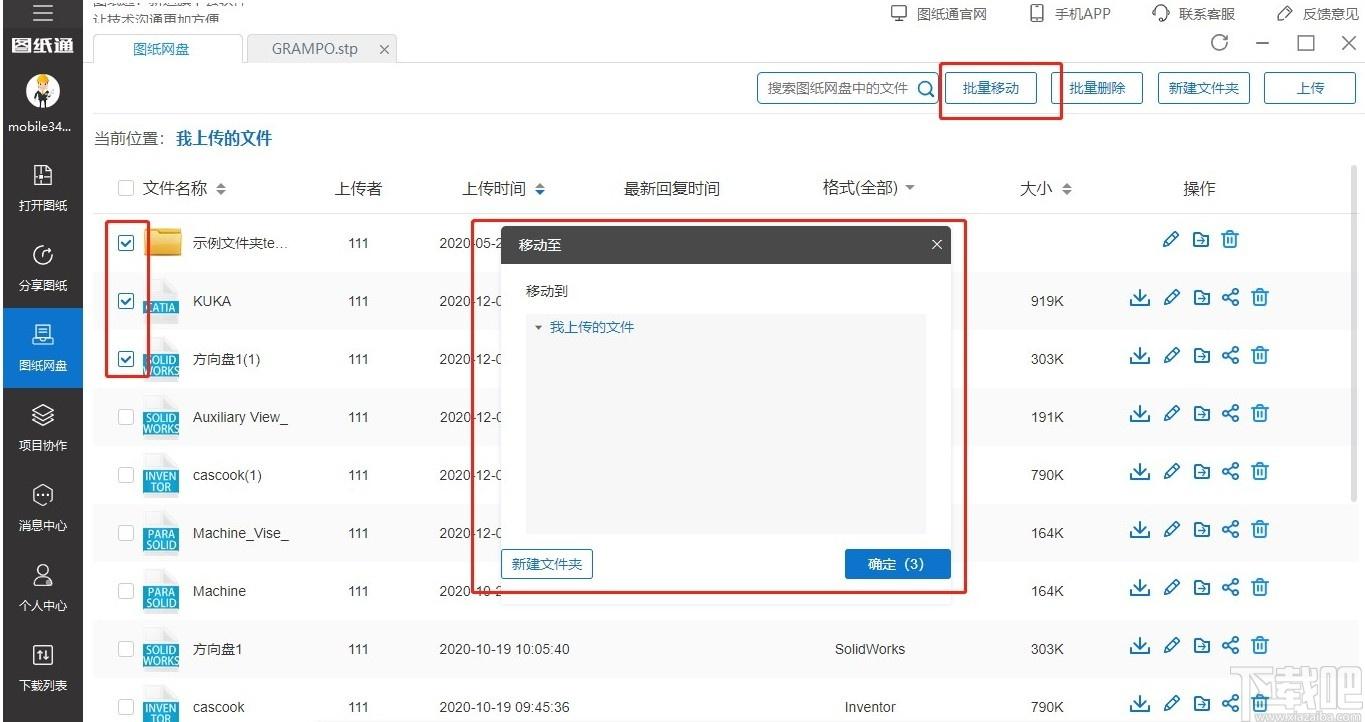

点击列表右侧的【移动】按钮，可以移动文件路径。

在“图纸网盘”中，可以任意移动所有的文件。

【分享文件】

分享

当需要发送“图纸网盘”列表中的文件链接给他人时，可以使用分享功能。

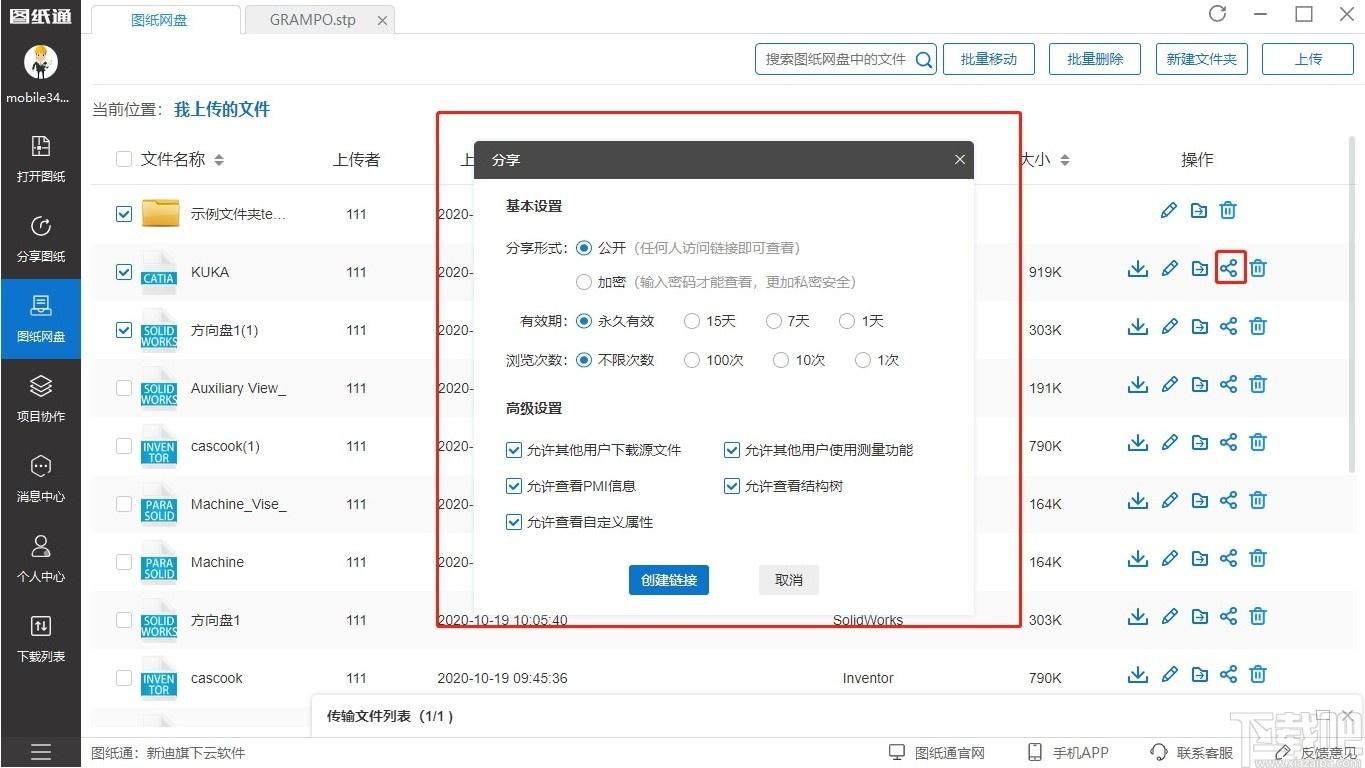

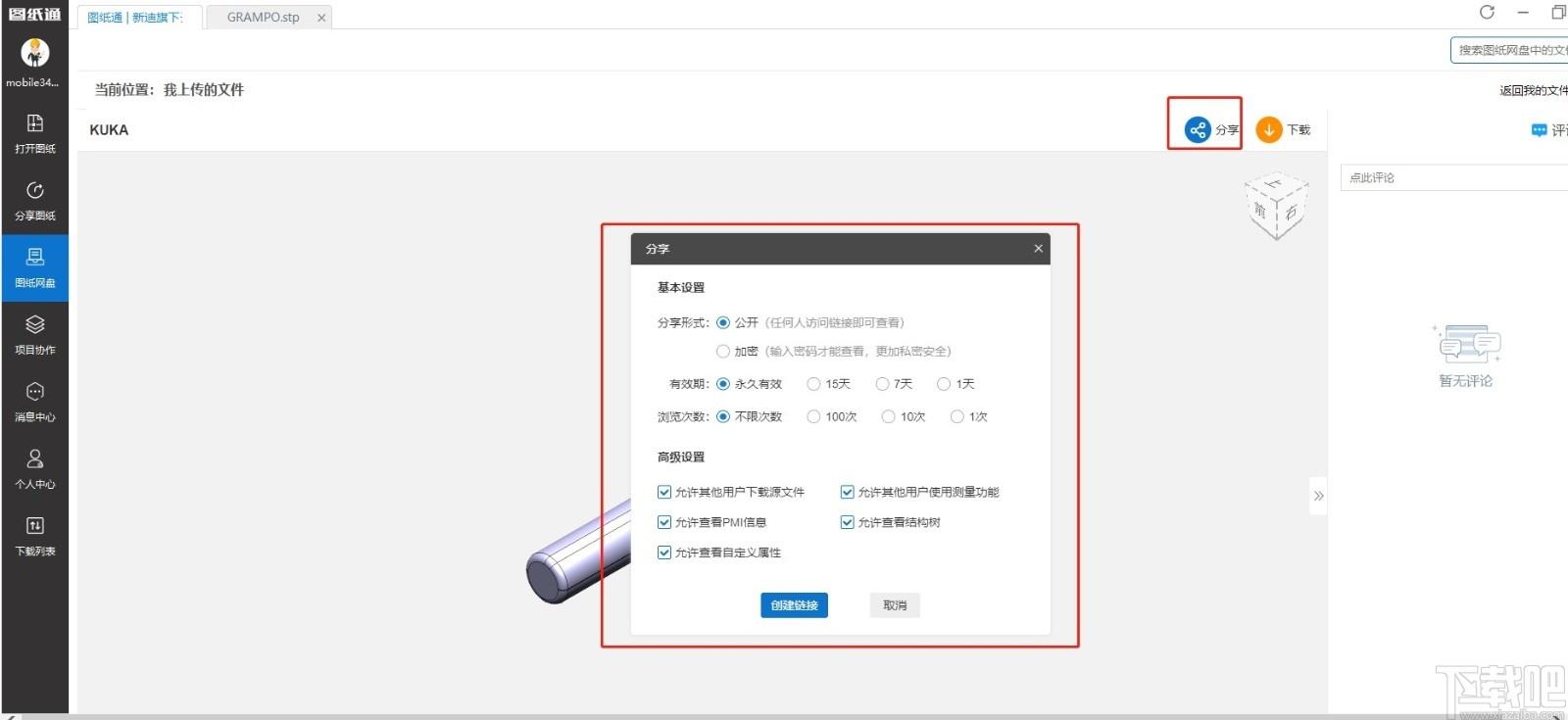

在文件列表中点击操作栏的【分享】按钮，或者点击文件详情页顶部的【分享】按钮，在弹出的窗口中选择创建分享链接的设置项，包括基本设置（分享形式，有效期，浏览次数）和高级设置（允许他人下载源文件，允许他人使用测量功能，允许他人查看PMI信息，允许他人查看结构树，允许他人查看自定义属性）。

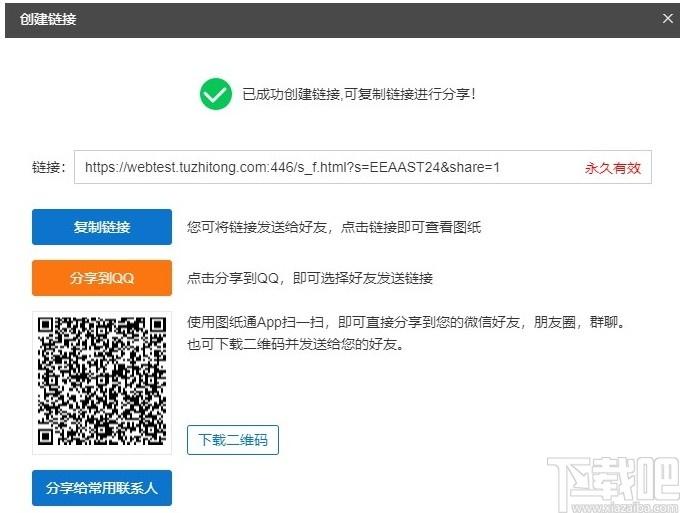

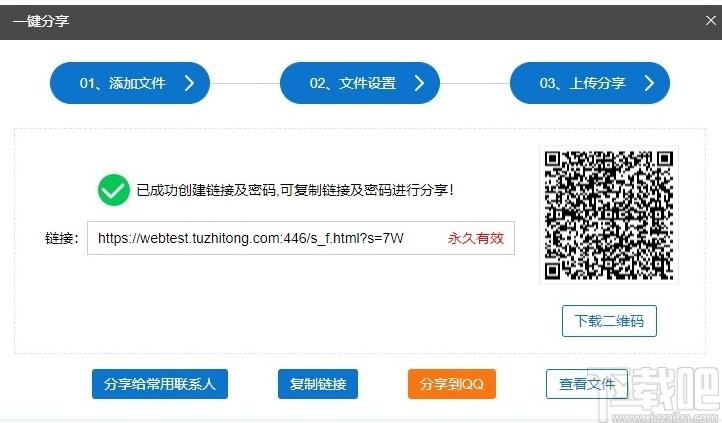

创建链接后可以选择“分享给常用联系人”、“复制链接”、“分享到QQ”或者“下载二维码”的方式，将文件预览页创建临时链接并复制分享给他人。

点击【创建链接】按钮后，该分享记录保存到【我分享给他人的图纸】列表中。

选择复制链接及密码后直接复制链接及密码，将分享链接通过任意方式发送给好友。

选择QQ分享后登录QQ，选择好友点击【发送】，将分享链接发送给QQ好友。

选择下载二维码，可将图片通过任意方式发送给好友。

选择分享给常用联系人，可以选择常用联系人中的好友分享。

如果需要重新分享或取消之前创建的分享链接，可以进入“分享图纸”进行操作。

访问

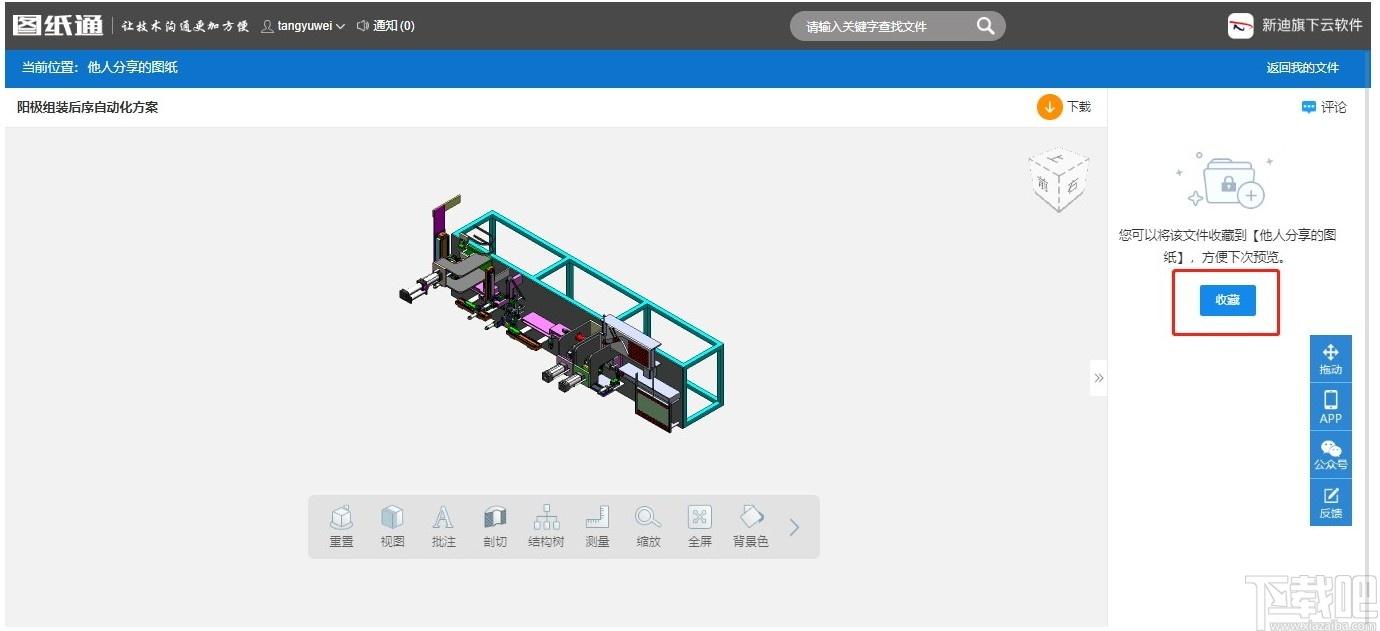

访问分享的文件，点击【收藏】按钮可以保存记录到【他人分享的图纸】列表中。

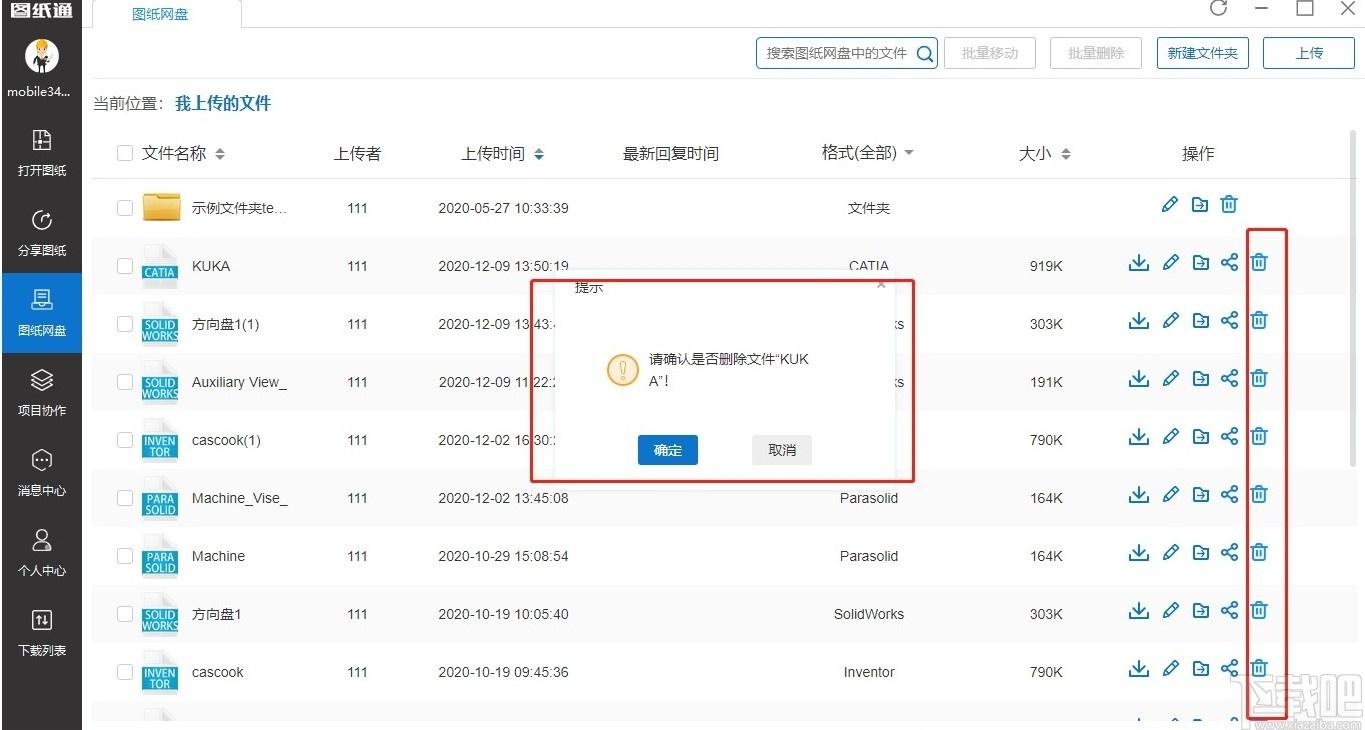

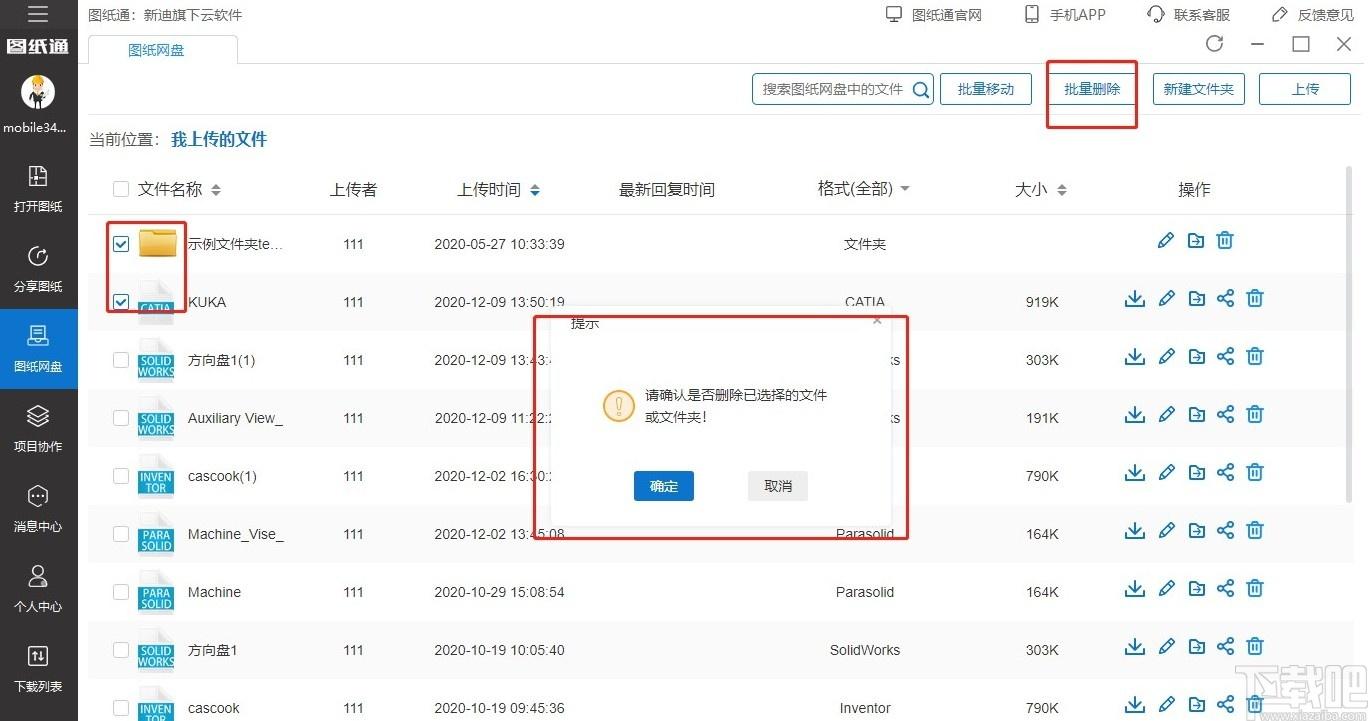

【删除文件】

如果需要删除文件或文件夹，可以使用删除文件功能。

点击列表右侧的【删除】按钮，可以删除文件或文件夹。

在“图纸网盘”中，可以任意删除所有的文件和文件夹。

【禁止访问文件】

如果文件涉及色情，暴恐，政治敏感，公众人物，版权等疑似违规内容，或者收到投诉，图纸通会禁止访问该文件。

您可以通过电话：400-0919-606申请取消禁止访问该文件。

查看文件会提示：禁止访问！

我的文件详情

进入文件预览页，可以在页面中浏览已上传的模型、图纸和文档。除了可以浏览文件，还可以分享文件，下载文件，评论文件。

分享文件和下载文件详细介绍可见我的文件。

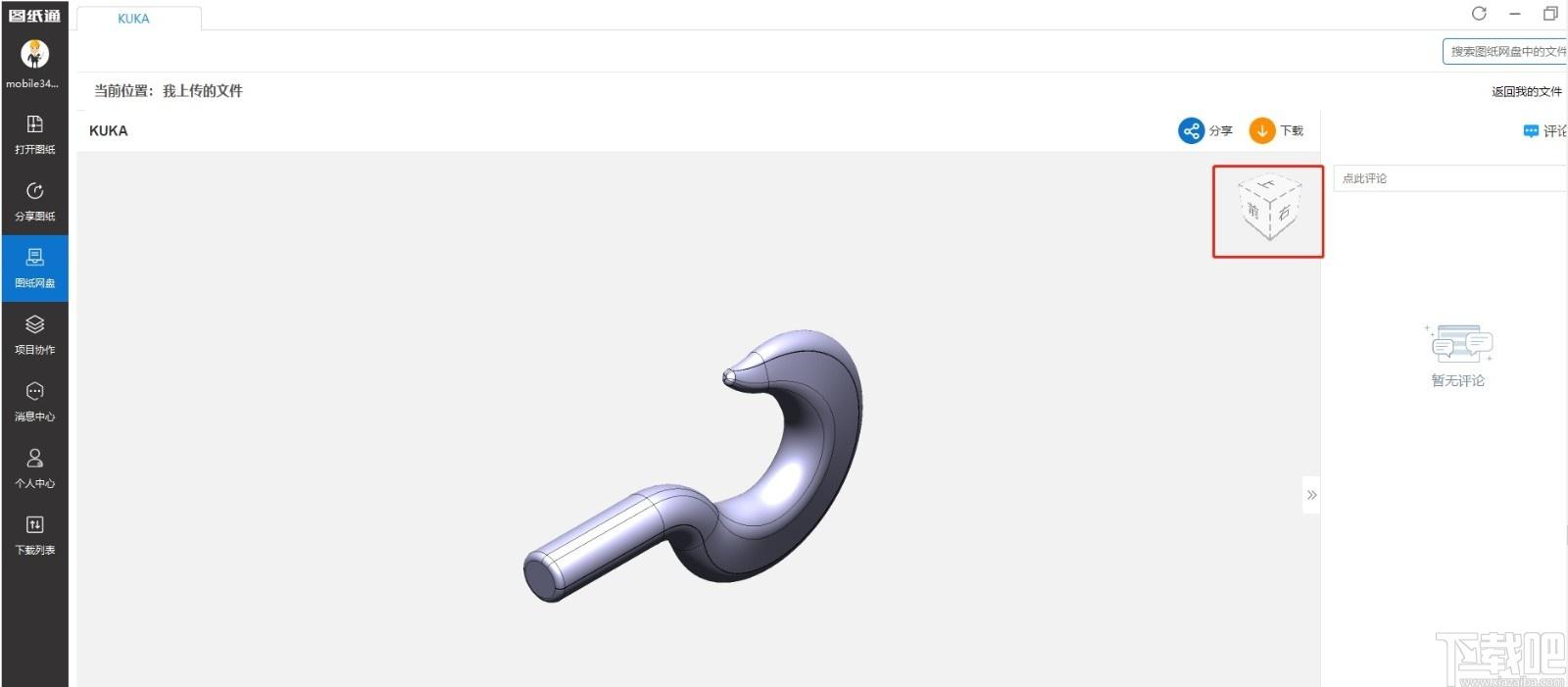

【浏览文件】

在3D模型预览中，鼠标点击视图右上角的立方体，可以调整模型视角方向；滚动鼠标滚轮可以缩放视角大小。

点击底部的功能菜单按钮，可以对当前模型进行多种操作。

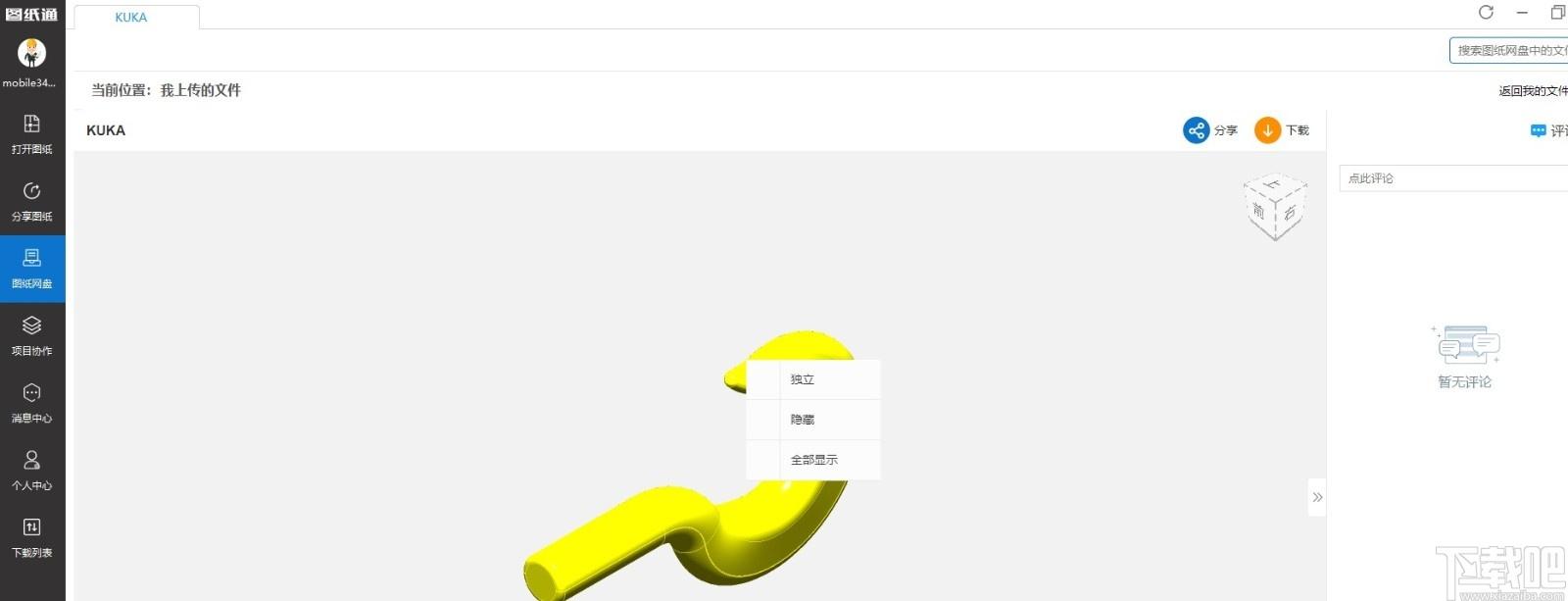

右击选中构件，显示操作“独立”和“隐藏”。当该文件已有隐藏构件，会显示“全部显示”。

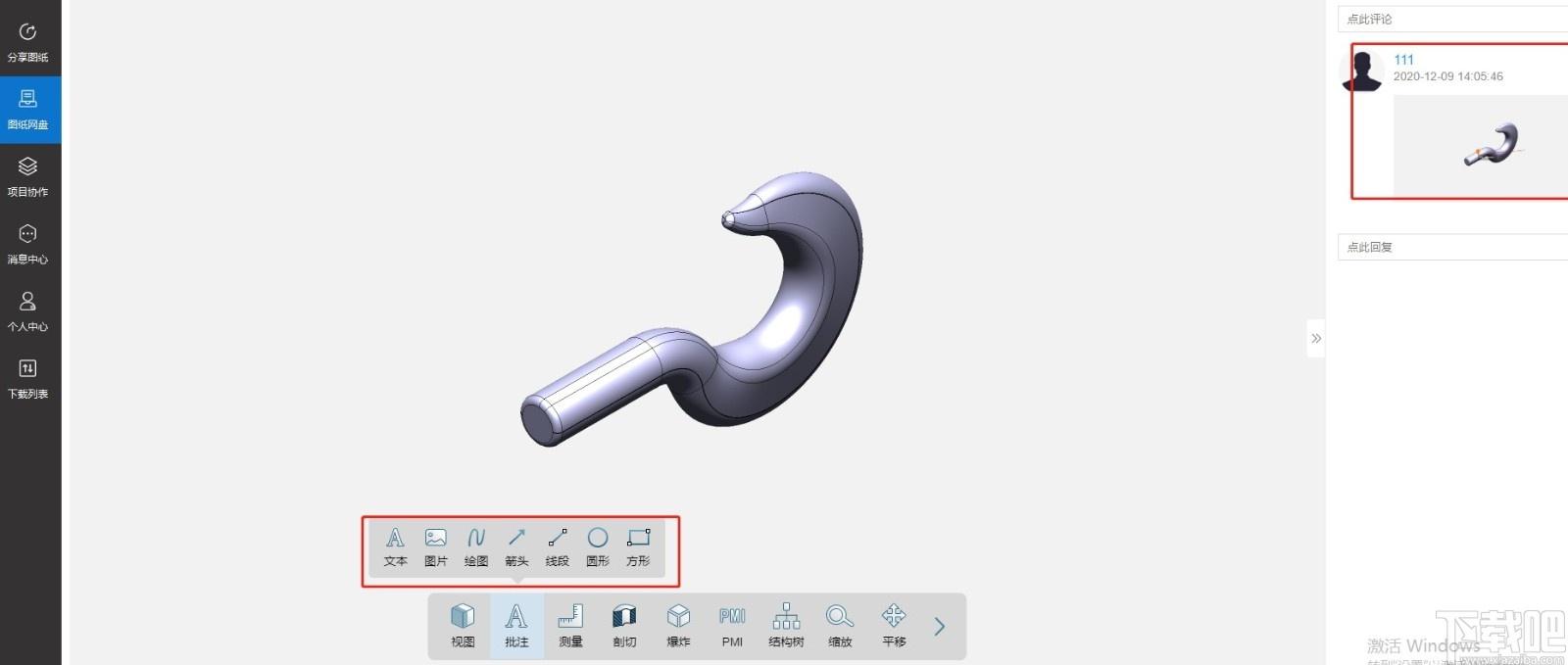

【评论批注】

进入文件预览页，可以查看和使用评论批注功能。

点击底部工具栏批注按钮可以对当前文件进行批注。

在右侧评论区域可以查看当前文件的评论，也可以对当前文件进行评论或回复评论。
